Comment enregistrer les communications radios

Dans la suite de cet article je vais vous présenter  la solution que j’utilise pour enregistrer les communications radio en vol.

Le cable PA80

C’est le fameux câble magique qui permet de brancher la caméra indirectement à l’intercom et donc d’enregistrer toutes les communications radios.

Plusieurs boutiques en ligne le propose. Pour ma part je l’ai acheté sur Bayo (33€ + 5€ de frais de port).

J’ai également trouvé ce modèle sur Amazon à 28€ mais je ne sais ce qu’il donne.

Faites attention il propose sur leur site un autre cable PA80 pour Gopro à 50€ qui semble identique en tout point …

4

L’adaptateur Jack 3.5mm/micro USB

L’un des (trop nombreux) inconvénients de la GOPRO 3 est que la prise Jack 3.5mm disparaît. De ce fait il n’est plus possible de brancher directement le fameux cable PA80.

A la place on retrouve une prise mini-USB et une prise HDMI.

7

Il est donc nécessaire d’acheter (encore!) un adaptateur mini USB / Jack 3.5mm.

On peut acheter celui proposé sur le site de Gopro (20€). Pour le même prix (frais de port inclus) j’ai préféré acheter sur amazon ce kit comprenant l’adaptateur ainsi qu’une micro-cravate qui pourra toujours m’être utile.

3

Les branchements

Avec tout ces câbles il y a de quoi être perdu et s’emmêler les pinceaux!

Mais je vous rassure au final ce n’est pas très sorcier.

Voilà une explication en photo pour ceux qui auraient un peu de mal

Branchement Gopro cable PA80

Le GROS inconvénient de cette solution

Et oui parce qu’il y en a vraiment un très embêtant. Certains d’entre vous l’auront peut-être remarqué sur les photos précédentes, avec cette solution, on ne peut pas utiliser le boitier de la Gopro (il ne possède pas d’orifice adapté). Dans ces conditions comment fixer la caméra !!??

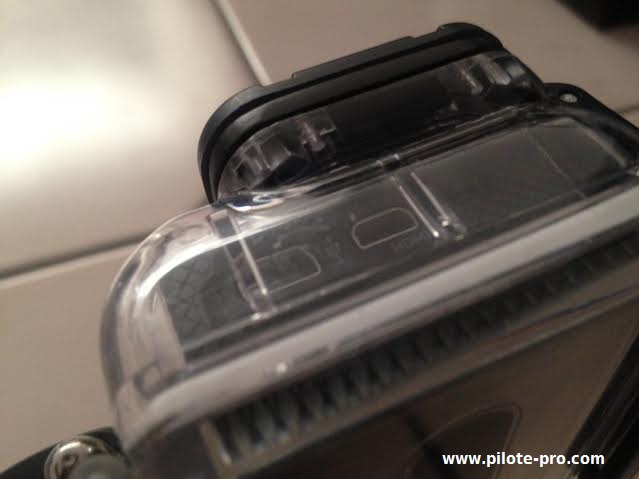

boitier gopro

Je n’ai aujourd’hui pas encore trouvé la solution même si deux options se dessinent ;

  1. Percer le boitier de la Gopro. Mais avec cette solution on perd toute étanchéité et on ne peut donc plus filmer en milieu aquatique. La Gopro 3 étant livrée avec deux boîtiers il y a possibilité de s’en sortir.
  2. Trouver/créer un système de support pour la Gopro « nue ». L’inconvénient ici est que l’on perd le côté protection du boitier.

[Maj 19/06/2015] Voilà finalement la solution que j’ai adoptée : le boitier ajouré

Premier essai

Le lendemain de la réception de mes colis, je demande à un élève si je peux backseater son vol d’instruction, lui expliquant que j’aimerai faire des tests avec ma caméra. Ce dernier accepte volontiers, merci encore 🙂

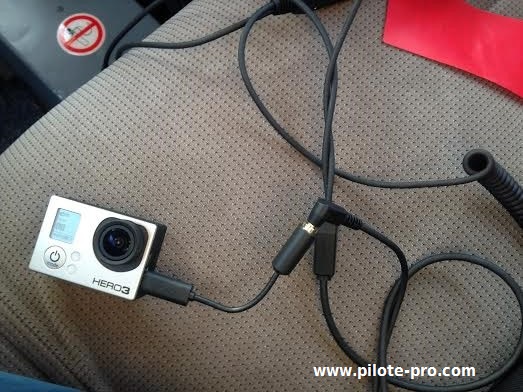

Les branchements ne prennent que quelques secondes. On s’apercevra que le fait de brancher la caméra à l’intercom a un effet sur le volume radio (une histoire d’impédance il parait :-))

5

Au retour du vol, je branche donc la caméra sur le PC afin de voir ce que cela donne (en espérant qu’il y ait du son :-)).

Et là c’est la bonne surprise! Les communications sont correctement enregistrées (échanges internes au cockpit, échanges radios avec la tour). Le son est propre et audible.

Le seul Hic est la présence de sifflement, voir de micro coupures. Là aussi j’ai trouvé sur un blog qu’il existait un câble (encore un !!!) pour atténuer ces nuisances. Je vais essayer de le tester dès que possible.

Retrouvez un extrait de ce backseat dans la video ci-dessous !

Conclusion

Je suis certes déçu par la gopro 3 en elle-même et les inconvénients associés : nécessité d’un adaptateur supplémentaire, impossibilité d’utiliser le boitier en l’état.

Mais en même temps je suis très satisfait du rendu sachant qu’en plus je n’ai pas acheté les produits Gopro (vengeance!!) mais des produits « génériques » pour lesquels la qualité est au rendez-vous.

Si vous avez des questions, remarques ou bien astuces, n’hésitez pas à intervenir !!

Ps : Vous pouvez-retrouver les informations relatives à l’enregistrement de mes vols dans l’article Comment filmer ses vols



N’hésitez pas à vous rendre sur la page Facebook et à cliquer sur « I like ».






Recherches utilisées pour trouver cet article :
  • branchement gopro et radio stilo (4)
  • gopro com atc avion (2)
  • conversation agent casque avcc pilote avion (1)
  • conversation entre pilote et avion enregistre (1)
  • schéma intercom sparco audio micro casque rallye (1)

23 Commentaires le Comment enregistrer les communications radios

  1. Bonjour,
    Pourrais tu me donner le lien du site où tu as acheté les cables s’il te plaît.
    Merci

  2. Bonjour,
    Les liens sont présents dans l’article en orange. Il te suffit de cliquer dessus.

  3. Bonsoir,

    Peux tu me confirmer que ton casque est un David Clark H10 13.4 mono ? Sur le mono, la prise la plus large est une 2 contacts et la plus fine est 3 contacts.

    Merci d’avance !

  4. bonjour, d’abord merci pour ton tuto très bien expliqué.
    j’ai donc acheté le câble PA80, j’ai une PNJ S70 PRO, casque D.C (même que celui présenté le H10)
    j’ai bien fais les branchements, mais hélas après visionnage, je n’ai pas les communications radio, ça n’a pas fonctionné :/. aurais-tu une solution ?
    merci d avance.

  5. Bonjour,
    et d’abord merci pour ce site d’infos…
    Je suis en fin de formation PPL et me mets également à la vidéo. Du coup, j’ai acheté le fameux PA80. Mais le test dans le 152 de l’aéroclub a été un échec : communications hyper faibles et nombreux bruits très désagréables en fond. En gros le son est inexploitable. J’ai testé sur Hero4 et sur une AEE S51 : même résultat !
    Qu’en penses-tu ? l’intercom du 152 trop ancien ? Pb d’impédance ?

    Merci pour ta réponse et bon courage dans ta reconversion

    Benoît, élève-pilote réunionnais

  6. Bonjour,
    J’ai bien réalisé les branchements comme expliqué, mais pas de son.
    Aurais tu une explication
    merci

  7. Bonjour
    J’ai acheté un câble PA80 pour la GOPRO HÉROS 3 et aucun son n’a été enregistré (avion DR400). D’où peut provenir le problème ? Par avance merci pour la réponse.
    Eric.

  8. il doit être mort thomas.m ! je vois qu’on est 4 à avoir le même problème et pas de réponse ?

    • Desolé je n’avais pas vu ces commentaires.

      Peux tu m’en dire plus sur ton problème ? Type de casque? Caméra? Avion?

      Cela ne fonctionne dans aucun avion?

  9. Bonjour,
    Merci pour ce super tuto !!
    J’ai suivi à la lettre et acheté exactement le même matériel qui est indiqué mis à part le boîtier ajouré que j’avais déjà, tout fonctionne parfaitement !
    Testé et approuvé ! On se croirait presque dans le cockpit en visualisant la vidéo !
    Merci encore et bon vol ! 🙂

  10. Merci Martin !
    Je posterai bientôt une nouvelle vidéo à ce sujet.

  11. Bonjour
    est ce que vous savez si le cable décrit dans la vidéo PA80 , fonctionne avec la caméra Hawkeye Firefly 6S ?
    Merci par avance
    Frabck

  12. Bonjour,
    J’ai acheter récemment tout le matériel prescrits mais après multiple essais avec plusieurs casques et plusieurs caméra hero héro et hero 3 ….Nada pas un son sur les vidéos juste le bruit du moteur mais pas une seule once de communication radio quelqu’un pourrait t’il m’aider?
    Merci d’avance

  13. Bonjour,

    Merci pour votre tuto !
    j’ai essayé d’utiliser le câble PA80 avec un dictaphone, mais le son est saturé. je pensais qu’en utilisant le PA80 on s’affranchissait de devoir rajouter une résistance, je me trompe ? ou bien est-ce mon dictaphone ?
    Merci en tout cas.

  14. Bonjour. Cela fonctionne t-il avec une GoPro Hero?

  15. Ça ne marche pas

  16. Hello, avec la sortir USB-C de la GoPro 8, ton schéma ne fonctionne plus.
    Est-ce possible de faire là même chose avec un répartiteur audio (ex : https://www.amazon.fr/ULTRICS®-Headphone-Splitter-écouteurs-splittoyeur/dp/B0752PCPQ6/ref=sr_1_10?keywords=doubleur+jack+3.5&qid=1582899948&s=electronics&sr=1-10) + un câble jack male vers male pour partir du répartiteur vers l’intercom + un câble jack male vers usb-c pour partir du répartiteur vers la GoPro 8 ? ou bien va t il y avoir des problèmes d’impédances ou pertes du signal ?
    Merci pour vos avis !

  17. Chaplain Emmanuel // 15 août 2020 á 21 h 09 min // Répondre

    Bonjour,
    Je cherche un câble équivalent pour brancher une Gopro Héro4 Session (prise microUSB).

  18. Bonjour,

    Même constat que les précédents messages. J’ai acheté une caméra GoPro HERO 9 Black, + le câble PA80 + l’adaptateur jack vers USB C officiel de GoPro, et le son n’est pas enregistré par la caméra.. J’utilise le casque officiel FFA et je vole sur DR400.

    Une idée de la panne ? Faut il faire tous les branchements de son casque et ne laisser aucun câble non branché ?

  19. Bonjour
    Jai un gopro hero 7 + cable PA80 + adaptateur gopro (USB-C)
    Est-ce vous savez si il y a un paramétrage à faire sur la caméra pour que la prise de son par le câble soit bien prise en compte ?
    Merxi

  20. Bonjour, j’utilise le câble PA80 + le Dictaphone de mon iPhone. Ça enregistre mais le son est quasiment inutilisable car saturé. J’ai cherché des atténuateurs mais je n’ai rien trouvé. Avez vous une solution?
    Merci.
